Технический гид по гребным винтам GLADIATOR: классификация и подбор

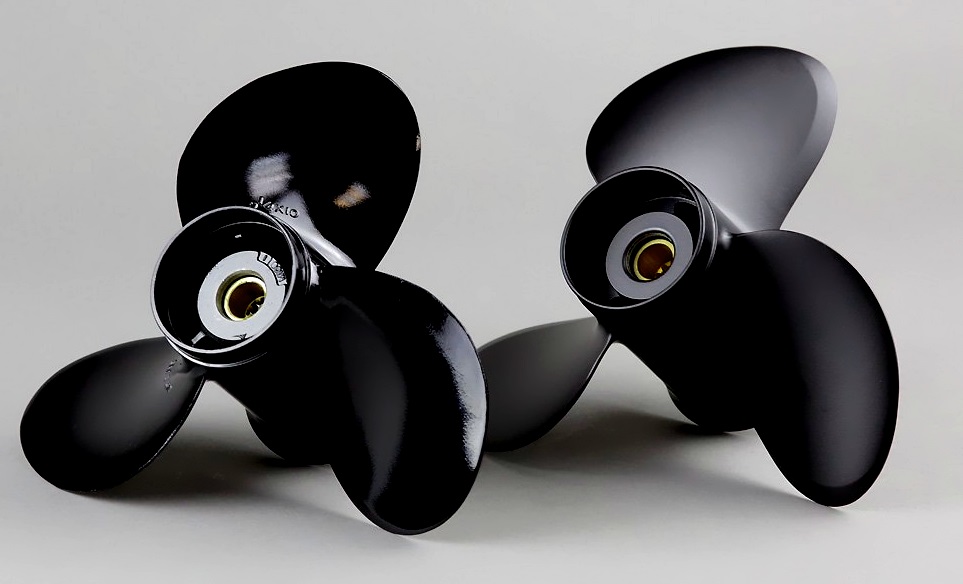

1. Ключевые технические параметры винтов
Перед выбором конкретной модели необходимо понимать физические принципы работы гребного винта:
- Диаметр (D) - окружность, описываемая крайними точками лопастей. Определяет объем захватываемой воды.
- Шаг (P) - теоретическое расстояние, проходимое винтом за один полный оборот в твердой среде.
- Дисковое отношение - соотношение площади лопастей к общей площади окружности. Влияет на КПД и кавитационные характеристики.
- КПД винта - обычно составляет 0.5-0.7 и зависит от соответствия характеристик винта режимам работы двигателя.
2. Классификация по назначению и техническим характеристикам
2.1. Винты для тяжелых условий эксплуатации (тяговые)
Принцип работы: Уменьшенное отношение P/D (шаг/диаметр) для создания максимального упора на низких оборотах.
Модели:
- GLADIATOR 7 ¼ x 5 (2.5F) - минимальный шаг в линейке для экстремальных нагрузок
- GLADIATOR 9 ¼ x 8 (J) - оптимизирован для работы с перегруженными плавсредствами
- GLADIATOR 9 ⅞ x 10.5 (F) - большой диаметр с минимальным шагом для моторов 20-30 л.с.
Технические особенности:
- Усиленный профиль корневой части лопастей
- Пониженная нагрузка на редуктор
- Эффективное противокавитационное покрытие
2.2. Универсальные винты (сбалансированные)
Принцип работы: Оптимальное соотношение P/D = 0.9-1.1 для работы в стандартных условиях.
Модели:
- GLADIATOR 9 ¼ x 9 (J) - эталон сбалансированных характеристик для Yamaha 9.9-15 л.с.
- GLADIATOR 8.9 x 8.5 (9.8F) - универсальное решение для моторов 9.8 л.с.
- GLADIATOR 9 ⅞ x 10 (F) - оптимален для Yamaha 25-30 л.с.
Технические особенности:
- Симметричный профиль лопастей
- Стандартное дисковое отношение 0.4-0.5
- Сбалансированные кавитационные характеристики
2.3. Скоростные винты
Принцип работы: Увеличенное отношение P/D > 1.2 для работы в высокооборотистых режимах.
Модели:
- GLADIATOR 8.5 x 9 - облегченная конструкция для быстрого разгона
- GLADIATOR 9 ⅞ x 13 (F) - максимальная скорость для моторов 20-30 л.с.
Технические особенности:
- Облегченная конструкция ступицы
- Специальный профиль для снижения гидродинамического сопротивления
- Увеличенное дисковое отношение
3. Специализированные серии по производителям
3.1. Для моторов Yamaha
- Ступица J: 9 ¼ x 8, 9 ¼ x 9 (мощность 9.9-15 л.с.)
- Ступица F: 9 ⅞ x 10, 9 ⅞ x 12, 9 ⅞ x 13 (мощность 20-30 л.с.)
- Ступица BA: 7 ½ x 7, 7 ½ x 8 (мощность 4-6 л.с.)
3.2. Для моторов Suzuki
- DT/DF 40-65 л.с.: 11 ⅛ x 13 (универсальное применение)
- DT/DF 20-30 л.с.: 10 ¼ x 10 (сбалансированные характеристики)
3.3. Для моторов Tohatsu/Mercury
- 9.8 л.с.: 8.9 x 8.5, 8.5 x 9 (полный спектр решений)
4. Инженерные рекомендации по подбору
Методика выбора:
-
Определите рабочий диапазон оборотов двигателя под нагрузкой
-
Рассчитайте требуемое упорное усилие исходя из массы плавсредства
-
Подберите соотношение P/D согласно условиям эксплуатации
Формула ориентировочного расчета шага:
P = (V × 191.5 × K) / N
Где: V - требуемая скорость (узлы), N - обороты двигателя, K - коэффициент поправки (0.8-1.2)
Таблица соответствия условий эксплуатации и типа винта:
| Условия эксплуатации | Рекомендуемый P/D | Пример модели |
|---|---|---|
| Тяжелая загрузка, троллинг | 0.7-0.9 | 9 ¼ x 8 (J) |
| Универсальное использование | 0.9-1.1 | 9 ¼ x 9 (J) |
| Скоростные характеристики | 1.1-1.3 | 9 ⅞ x 13 (F) |
5. Заключение
Гребные винты GLADIATOR представляют собой технически обоснованную линейку продукции с четкой специализацией. Правильный подбор параметров диаметра и шага позволяет оптимизировать КПД двигателя и обеспечить требуемые эксплуатационные характеристики. Для точного выбора рекомендуется проводить тестовые замеры оборотов двигателя под типичной нагрузкой.
